69.3801-01 КОМБИНАЦИЯ ПРИБОРОВ КАМАЗ ЕВРО-3,4 (взамен 74.3801010)

АНАЛОГ 74.3801010

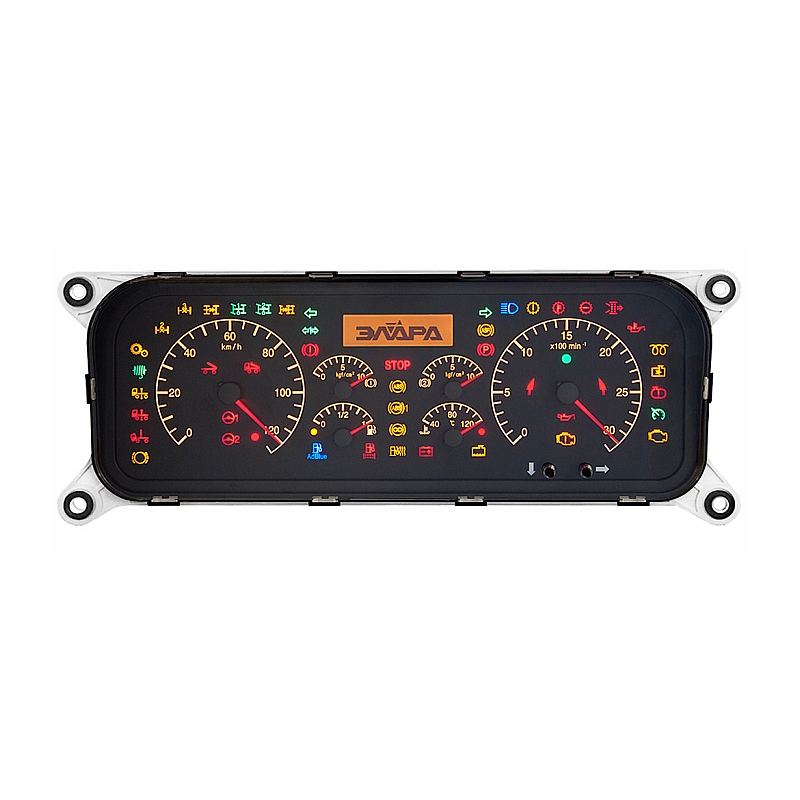

Комбинация приборов КАМАЗ 69.3801-01 (далее — КП КАМАЗ) предназначена для обработки и отображения информации о функциональном и техническом состоянии узлов, агрегатов, систем и параметров движения автомобиля.

Изделие «Комбинация приборов КАМАЗ 69.3801-01» поставляется с мая 2015 года, заменяет исполнение «Комбинация приборов КАМАЗ 69.3801» и дополнительно позволяет:
• подключать аналоговые датчики давления с потенциальным выходом (с выходным напряжением от 1 до 5 В) для индикации параметров «Давление воздуха в контуре 1», «Давление воздуха в контуре 2», «Давление масла в двигателе»;
• подключать два дискретных датчика износа тормозных накладок;
• индицировать на мониторе параметры: «Скорость автомобиля», «Уровень масла в двигателе».

Технические характеристики:
Диапазон показаний скорости автомобиля, км/ч    0—125
Диапазон показаний частоты вращения коленчатого вала двигателя, 1/мин    0—3100
Диапазон показаний уровня топлива    0—1
Диапазон показаний температуры охлаждающей жидкости, °С    40—120
Диапазон показаний давления воздуха в контуре 1, кгс/см^2    0—10
Диапазон показаний давления воздуха в контуре 2, кгс/см^2    0—10
Диапазон показаний общего пробега, км    0—999999,9
Диапазон показаний суточного пробега, км    0—9999,9
Диапазон показаний уровня мочевины, %    0—100
Диапазон показаний давления масла в двигателе, кгс/см^2    0—10,5
Диапазон показаний температуры масла в трансмиссии, °С    минус 50—250
Диапазон показаний напряжения бортовой сети, В    14—33
Диапазон показаний наработки двигателя, моточасы    0—99999,9
Диапазон показаний расхода топлива на 100 км, л/100 км    0—999,9
Диапазон показаний расхода топлива за 1 ч, л/ч    0—999,9
Диапазон показаний количества импульсов, импульсы    0—65536
Диапазон показаний уровня масла в двигателе, %    0—100
Номинальное напряжение, В    24
Максимальный ток потребления, не более, А    1,5 (при включенном замке зажигания, напряжение бортсети — 27 В);
0,025 (при выключенном замке зажигания, напряжение бортсети — 24 В)
Габаритные размеры, не более, мм    470х180х90
Масса, не более, кг    1,5

КП КАМАЗ обеспечивает индикацию:
а) с помощью стрелочных указателей параметров:
скорость автомобиля;
частота вращения коленчатого вала двигателя;
уровень топлива;
температура охлаждающей жидкости;
давление воздуха в контуре 1;
давление воздуха в контуре 2;
б) c помощью монитора параметров:

общий пробег;
суточный пробег;
уровень мочевины;
давление масла в двигателе;
температура охлаждающей жидкости;
температура масла в трансмиссии;
напряжение бортовой сети;
наработка двигателя;
расход топлива на 100 км;
расход топлива за 1 ч;
количество импульсов;
скорость автомобиля;
уровень масла в двигателе;
в) с помощью световых и звукового сигнализаторов:

состояние систем и агрегатов автомобиля.

Имеется возможность ввода значений передаточного отношения привода генератора к коленчатому валу и количества пар полюсов обмотки возбуждения генератора, значения границ зон мониторинга работы двигателя, значения нижней границы зоны превышения предельно допустимой скорости.

В качестве внешнего интерфейса для обмена данными между КП КАМАЗ и другими устройствами автомобиля используется интерфейс CAN.

КП КАМАЗ изготавливается в климатических исполнениях У2 для работы в диапазоне температур от минус 40 °С до плюс 60 °С (69.3801, 69.3801-01) и Т2 для работы в диапазоне температур от минус 20 °С до плюс 60 °С (6907.3801, 6907.3801-01).
