Характеристики
| Страна-производитель: | Россия |
|---|---|
| Вес единицы товара, кг: | 3.59 |
14 015 ₽/шт
Наличие товара
Склад с. Верхнерусское
В наличии: 1 шт
Склад г. Минеральные Воды
В наличии: 1 шт
Рассчитать доставку
Для доставки заказов на дом, мы предлагаем машины грузоподъемностью до 1,5 тонн и длиной 4 метра (только для физических лиц)

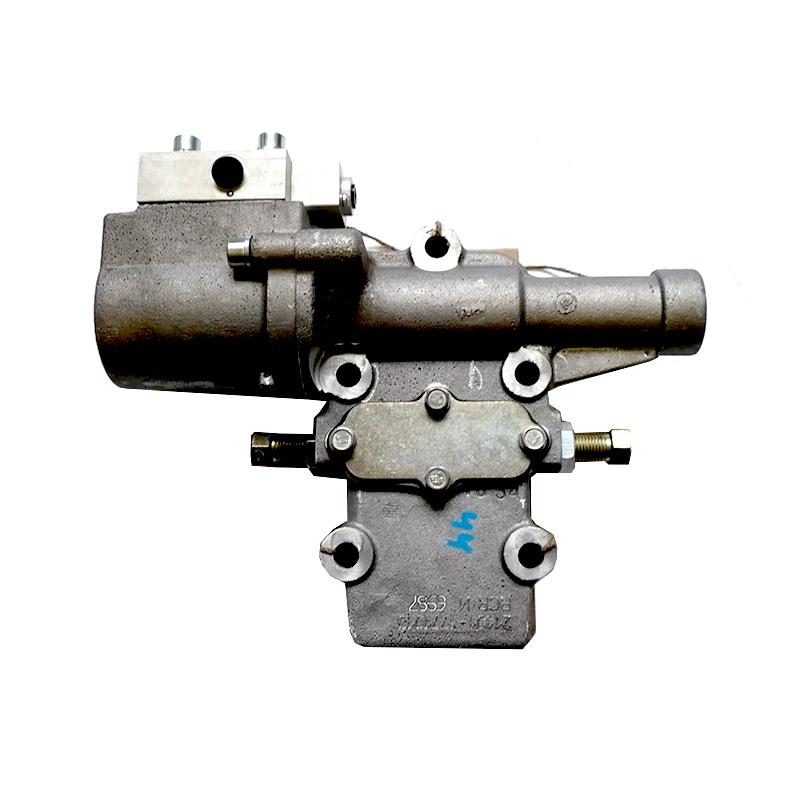

Предназначен для включения высшей или низшей передачи делителя коробки передач 152, 154 автомобиля КАМАЗ
Технические характеристики:
Давление сжатого воздуха, МПа (кгс/см2): номинальное/максимальное - 0,79 (8) / 0,99 (10)
Усилие на штоке при номинальном давлении в поршневой полости, Н (кгс) - 2256 (226)
Усилие на штоке при номинальном давлении в штоковой полости, Н (кгс) - 1868 (187)
Минимальное давление управления, МПа (кгс/см2) - 0,38 (3,9)
Утечки воздуха из-под золотника при номинальном давлении, см3/мин, не более - 10
Масса, кг - 4
О замене 15.1771010, -10, -20 на МПДП-1771010А
В связи с реструктуризацией и прекращением производства части узлов и деталей ООО «КАМАЗавтотехника» при необходимости замены на автомобилях механизмов переключения делителя передач 15.1771010, 15.1771010-10 и 15.1771010-20 допускается устанавливать вместо них МПДП-1771010А производства «Саратовдизельаппарат», применяющийся для КП 152 и 154 с ноября 2009 г.
Дополнительно на автомобиле требуется выполнить:
При замене механизма 15.1771010-20 на МПДП-1771010А необходимо снять с КП редукционный клапан 15.1772100, воздушные трубки подсоединить к воздухораспределителю на МПДП с помощью углового фитинга D6502 8-M12Г—1,5-S (126.352.433) и прямого фитинга DS6510 4-M10Г—1-S (126.352.310).
Перед установкой МПДП-1771010А вместо механизма 15.1771010-10 необходимо отсоединить от МПДП воздухораспределитель, расположенный на нижнем торце цилиндра.
При установке МПДП-1771010А вместо механизма 15.1771010 на КП 152 и 154 для автомобилей с рукояткой переключения передач в кабине, имеющей кран управления делителем 15.1772132 и пластиковыми трубками для пневмоуправления делителем необходимо снять с КП редукционный клапан 15.1772100, отсоединить трубку от отверстия с обозначением «В» на кране управления делителем 15.1772132, заглушить это отверстие болтом 1/59703/21 М10х1,25-6gГ—16 с прокладкой 1/02844/60, воздушные трубки подсоединить к воздухораспределителю на МПДП с помощью углового фитинга D6502 8-M12Г—1,5-S (126.352.433) и прямого фитинга DS6590 6-M10Г—1-S(126.352.312).
На автомобилях без клапана управления делителем под педалью сцепления, т.е. с металлическими трубками для пневмоуправления делителем при замене механизма 15.1771010 на МПДП-1771010А необходимо выполнить работы по п.3 и дополнительно подсоединить пластиковые трубки подвода воздуха в€… 6 мм
Технические характеристики:
Давление сжатого воздуха, МПа (кгс/см2): номинальное/максимальное - 0,79 (8) / 0,99 (10)
Усилие на штоке при номинальном давлении в поршневой полости, Н (кгс) - 2256 (226)
Усилие на штоке при номинальном давлении в штоковой полости, Н (кгс) - 1868 (187)
Минимальное давление управления, МПа (кгс/см2) - 0,38 (3,9)
Утечки воздуха из-под золотника при номинальном давлении, см3/мин, не более - 10
Масса, кг - 4
О замене 15.1771010, -10, -20 на МПДП-1771010А
В связи с реструктуризацией и прекращением производства части узлов и деталей ООО «КАМАЗавтотехника» при необходимости замены на автомобилях механизмов переключения делителя передач 15.1771010, 15.1771010-10 и 15.1771010-20 допускается устанавливать вместо них МПДП-1771010А производства «Саратовдизельаппарат», применяющийся для КП 152 и 154 с ноября 2009 г.
Дополнительно на автомобиле требуется выполнить:
При замене механизма 15.1771010-20 на МПДП-1771010А необходимо снять с КП редукционный клапан 15.1772100, воздушные трубки подсоединить к воздухораспределителю на МПДП с помощью углового фитинга D6502 8-M12Г—1,5-S (126.352.433) и прямого фитинга DS6510 4-M10Г—1-S (126.352.310).
Перед установкой МПДП-1771010А вместо механизма 15.1771010-10 необходимо отсоединить от МПДП воздухораспределитель, расположенный на нижнем торце цилиндра.
При установке МПДП-1771010А вместо механизма 15.1771010 на КП 152 и 154 для автомобилей с рукояткой переключения передач в кабине, имеющей кран управления делителем 15.1772132 и пластиковыми трубками для пневмоуправления делителем необходимо снять с КП редукционный клапан 15.1772100, отсоединить трубку от отверстия с обозначением «В» на кране управления делителем 15.1772132, заглушить это отверстие болтом 1/59703/21 М10х1,25-6gГ—16 с прокладкой 1/02844/60, воздушные трубки подсоединить к воздухораспределителю на МПДП с помощью углового фитинга D6502 8-M12Г—1,5-S (126.352.433) и прямого фитинга DS6590 6-M10Г—1-S(126.352.312).
На автомобилях без клапана управления делителем под педалью сцепления, т.е. с металлическими трубками для пневмоуправления делителем при замене механизма 15.1771010 на МПДП-1771010А необходимо выполнить работы по п.3 и дополнительно подсоединить пластиковые трубки подвода воздуха в€… 6 мм
