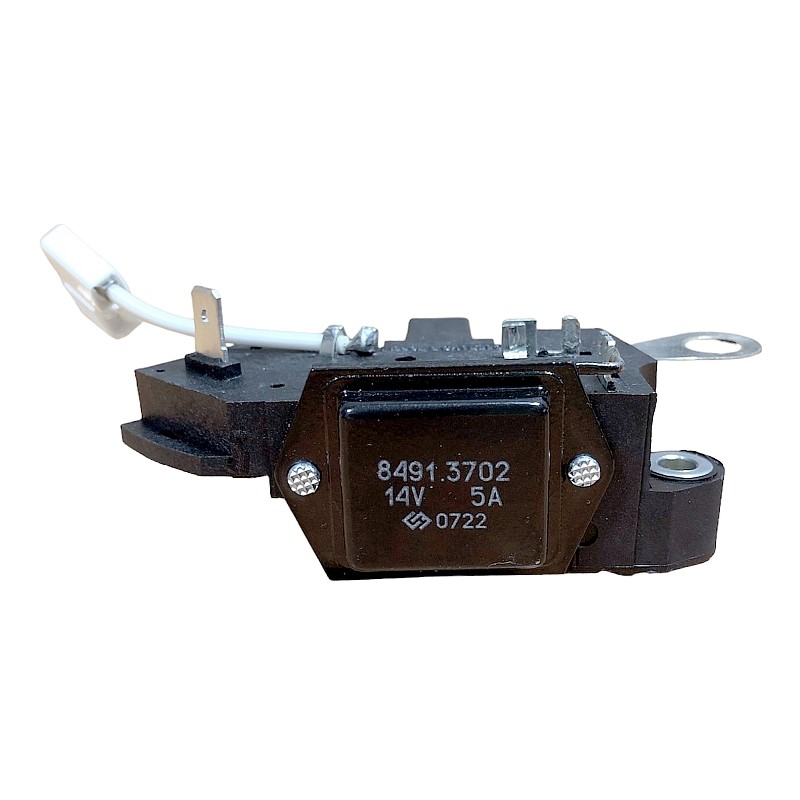

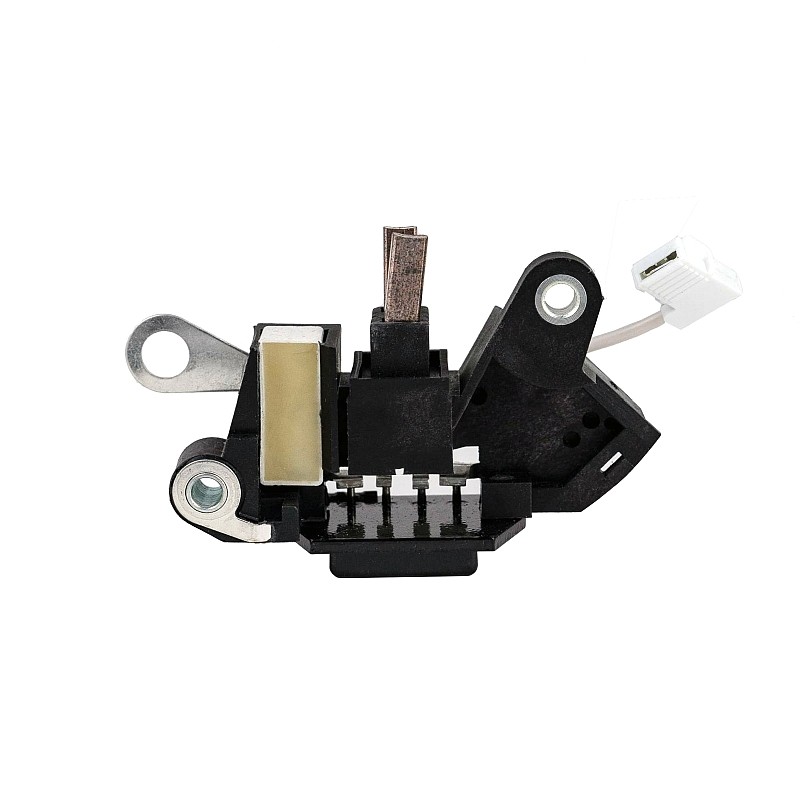

8491.3702 ЩЕТОЧНЫЙ УЗЕЛ В СБОРЕ С РЕГУЛЯТОРОМ НАПРЯЖЕНИЯ ВАЗ-2123, ГАЗ-3110, 3302 (генераторы 7702.3701-01, 7712.3701-01) 14В.

Многофункциональный регулятор напряжения со щёточным узлом 8491.3702 предназначен для автоматического регулирования напряжения на выходе генератора в заданных пределах во всех режимах работы системы электрооборудования, при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.
Для сглаживания переходных процессов и уменьшения механических нагрузок на приводной ремень генератора регулятор напряжения имеет функции плавного возбуждения генератора и плавной реакции на подключаемую электрическую нагрузку максимальной длительностью 2,5±0,5сек. В этом регуляторе напряжения предусмотрена возможность световой индикации неисправностей генераторной установки по высокому и низкому напряжению на выходе генератора, низкому напряжению на фазе генератора (например, в случае обрыва приводного ремня генератора), а также в случае короткого замыкания по цепи возбуждения.

Применяемость:
Автомобили ВАЗ-2123, ГАЗ-3103, -3104, -3110, -3111, -31016, -32214 и другими генераторами 7702.3701-01, 7712.3701-01.

Данный регулятор напряжения  используется совместно с выпрямительными ограничительными блоками без дополнительных диодов в составе генераторов.
С целью повышения надежности регулятора напряжения, в нём предусмотрен ряд защит от аварийных режимов: от короткого замыкания по цепи возбуждения, по цепи контрольной лампы, защиты от перенапряжений по входу регулятора напряжения.
Регуляторы напряжения выпускаются в климатическом исполнении О категории 2 по ГОСТ 15150. Регуляторы соответствуют требованиям к устойчивости при климатических воздействиях по ГОСТ 25467. Регуляторы соответствуют требованиям по электромагнитной совместимости ГОСТ 28751.

Диапазон рабочих температур, ˚С                                                                                                                           - 50 …+125
Напряжение регулирования с АкБ при t = 25±10˚С и нагрузке генератора 5А, В                                       14,25 … 14,75
Максимальный ток выходной цепи, А                                                                                                                            5,0
Коэффициент термокомпенсации Uрег, мВ/˚С                                                                                                       -7,0 ± 1,5
Остаточное напряжение на выходе при токе 5А, В                                                                                              не более  0,8
Верхний порог индикации по выходу, В                                                                                                                 16,1 … 17,2
Нижний порог индикации по выходу, В                                                                                                                    10,6 … 11,7
Порог индикации по низкому фазному напряжению, В                                                                              3,5… 8,0
Длительность плавного подключения нагрузки (LRC-функция), сек                                                                2,5 ± 0,5
Максимально допустимое длительное воздействие повышенного напряжения питания, В                             30
Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В     тип импульсов 5, степень жёсткости II, функциональный класс В
Пороговый ток защиты по цепи возбуждения, А                                                                                                          7,0 … 12,0.
Пороговый ток защиты по цепи индикаторного элемента, А                                                                       1,0 … 2,0.
Аналог                                                                                                                                                                        TRT5-02
