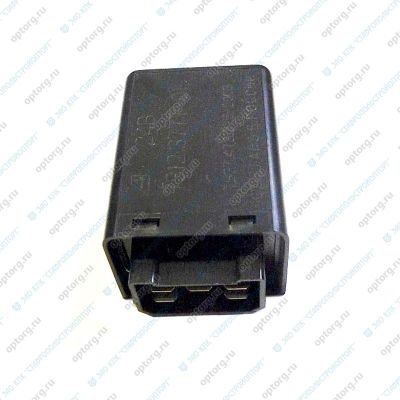

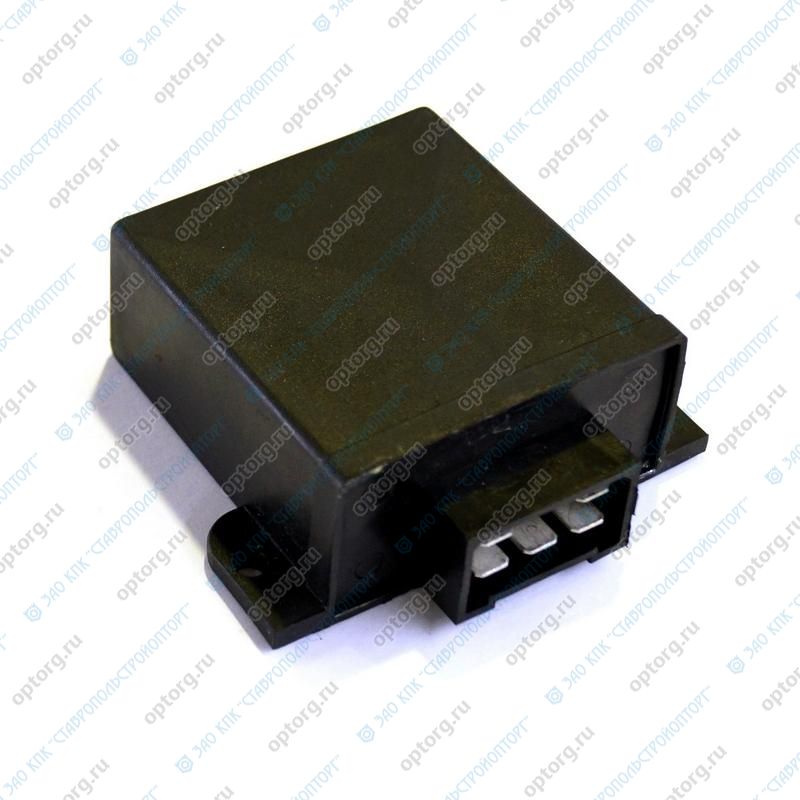

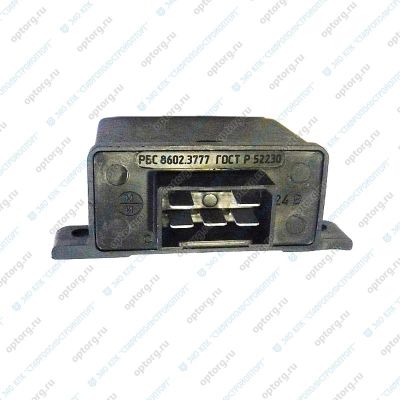

РБС-5320 (2602.3747) РЕЛЕ БЛОКИРОВКИ СТАРТЕРА КАМАЗ 24 В

АНАЛОГ 2602.3747, 13.3887-01
Реле блокировки стартера РБС-5320 предназначено для автоматического отключения стартера при запуске двигателя
Применяется на а/м КамАЗ, КамАЗ ЕВРО, КрАЗ, ЗиЛ.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение, В.,                                   24
Габаритные размеры, мм.,                                         92х45х33
Масса, кг.,                                                                    0,1


1.1 РБС соответствует требованиям настоящих технических условий, ГОСТ 3940 ВД (кроме п.1.13е) и комплекта конструкторской документации 3302.3777.
1.2 Основные параметры и размеры
1.2.1 Внешний вид РБС соответствует контрольному образцу, утвержденному в установленном порядке.
1.2.2 Габаритные, присоединительные и установочные размеры РБС соответствуют чертежу РБС-5320-ГЧ.
1.2.3 Масса РБС не более 0,2 кг. Номинальное напряжение питания РБС - 24В постоянного тока.
1.2.4 Нагрузка - реле стартера, с током катушки - 0,2 А.
1.3 Характеристики
1.3.1. РБС блокирует цепь включения реле стартера таким образом, чтобы для повторного включения стартера после остановки двигателя, необходимо был вернуть ключ выключателя приборов и стартера в первоначальное состояние и провести все операции по пуску двигателя сначала.
1.3.2. РБС работоспособен при изменение напряжения пита ния бортовой сети от 21,6 до 30 В.
1.3.3. РБС выдерживает уменьшение напряжения питания до 18 В при включенном реле стартера, при этом величина падения напряжения питания на коммутирующих элементах не превышает 2,2 В, при температуре ок ружающей среды (25 ± 5) °С.
1.3.4 Электромагнитная совместимость
1.3.4.1 Требования по кондуктивным помехам в бортовых сетях согласно ГОСТ 28751:
а) По помехоустойчивости;
- испытательный имлульс-5;
- степень жесткости - 1;
- функциональное состояние - Д.
б) По уровню собственных помех:
- вид собственных помех - 2;
- степень эмиссии помех - I .
1.3.4.2 Требования в электромагнитной среде полосы частот от 30 до
1000 М Гц согласно ГОСТ Р 41.10:
а) По помехам, производимых РБС, соответствуют положению 6.6;
б) По устойчивости РБС к воздействию электромагнитного излучения соответствуют положению 6.7 .
