Характеристики
| Объем единицы товара, м3: | 0.00063 |
|---|---|
| Страна-производитель: | Россия |
| Вес единицы товара, кг: | 0.505 |
10 980 ₽/шт
Наличие товара
Склад с. Верхнерусское
В наличии: 3 шт
Склад г. Минеральные Воды
Доставим за 2 рабочих дня
Рассчитать доставку
Для доставки заказов на дом, мы предлагаем машины грузоподъемностью до 1,5 тонн и длиной 4 метра (только для физических лиц)

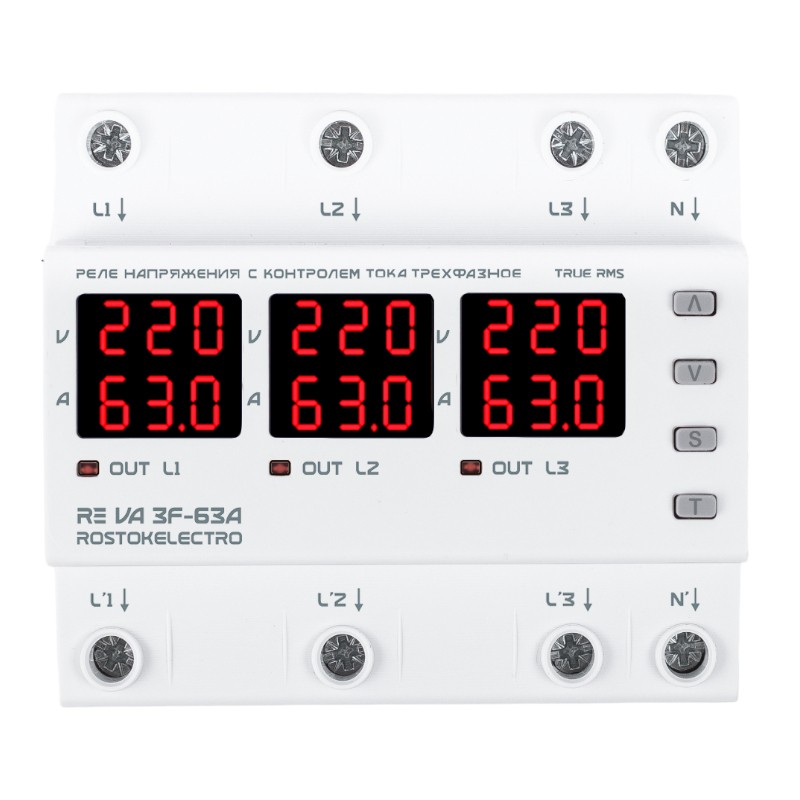

Реле напряжения с защитой от перегрузок по току RE серии VA3F предназначено для контроля и защиты промышленного и бытового однофазного или трехфазного электрического оборудования от повышенного или пониженного напряжения, пропадания напряжения на одной фазе, асимметрии фаз, токов перегрузки, а также порядка чередования фаз (функция отключаемая).
Реле напряжения RE серии VA3F-63A может работать с бытовой электросетью с частотой 50Гц и источниками напряжения с нестабильной «плавающей» частотой в пределах 45-65Гц (генераторы и др.). Для этого в меню настроек нужно выбрать соответствующий режим работы.
Прибор совмещает в себе функции нескольких устройств: реле напряжения, реле тока (ограничителя мощности), амперметра, вольтметра.
Однофазный режим используется для защиты однофазных потребителей в трехфазной сети (аналогично работе трех независимых реле напряжения, работающих по каждой фазе), например при трехфазном вводе в жилом помещении. Трехфазный режим предназначен для защиты трехфазных потребителей, с контролем порядка чередования фаз и контролем асимметрии фаз. Для этого в меню настроек нужно выбрать соответствующий режим работы. Кроме того, прибор контролирует величину тока подключенной нагрузки и по аналогии с вводным автоматом.
Технические характеристики:
Режим работы: трехфазный/однофазный (трехфазный**)
Номинальный ток нагрузки (максимальный ток в течении не более 10 мин): 63 (80) А
Рабочее напряжение: 50-400 В
Пределы измеряемого тока: 1-63 А
Рабочая частота сети: 45-65 Гц
Верхний предел отключения по напряжению (программируется): 210-270 (250**) В
Нижний предел отключения по напряжению (программируется): 120-200 (170**) В
Время задержки включения (программируется): 5-600 (15**) сек
Время отключения по верхнему пределу напряжения: не более 0,02 сек
Время отключения по нижнему пределу напряжения: не более 1 (120-170В) 0,02 (<120В) сек
Асимметрия фаз: 20-99/OFF (50**) В
Время отключения при асимметрии фаз: 10 сек
Контроль порядка чередования фаз: вкл/откл (откл**)
Предел отключения по току: от 1 до I ном (шаг 1А) А
Количество отключений по току: 1-10, ∞
Время отключений: при Iуст ≤ I ˂ I+25% – 600 сек; Iуст +25% ≤ I ˂ 2 Iуст – 5 сек; I ≥ 2 Iуст — 0,02 сек
Время задержки включения по току: 5-600 (5**) сек
Погрешность вольтметра: не более 1%
Погрешность измерения силы тока: не более 2%
Потребляемая мощность реле: не более 5,0 Вт
Макс. сечение провода: 16 мм2
Момент затяжки винтов клемм: 2,2±0,2 Нм
Рабочая температура: -25…+50°С
Габаритные размеры: 90*105*67 мм
**- Заводские установки
Реле напряжения RE серии VA3F-63A может работать с бытовой электросетью с частотой 50Гц и источниками напряжения с нестабильной «плавающей» частотой в пределах 45-65Гц (генераторы и др.). Для этого в меню настроек нужно выбрать соответствующий режим работы.
Прибор совмещает в себе функции нескольких устройств: реле напряжения, реле тока (ограничителя мощности), амперметра, вольтметра.
Однофазный режим используется для защиты однофазных потребителей в трехфазной сети (аналогично работе трех независимых реле напряжения, работающих по каждой фазе), например при трехфазном вводе в жилом помещении. Трехфазный режим предназначен для защиты трехфазных потребителей, с контролем порядка чередования фаз и контролем асимметрии фаз. Для этого в меню настроек нужно выбрать соответствующий режим работы. Кроме того, прибор контролирует величину тока подключенной нагрузки и по аналогии с вводным автоматом.
Технические характеристики:
Режим работы: трехфазный/однофазный (трехфазный**)
Номинальный ток нагрузки (максимальный ток в течении не более 10 мин): 63 (80) А
Рабочее напряжение: 50-400 В
Пределы измеряемого тока: 1-63 А
Рабочая частота сети: 45-65 Гц
Верхний предел отключения по напряжению (программируется): 210-270 (250**) В
Нижний предел отключения по напряжению (программируется): 120-200 (170**) В
Время задержки включения (программируется): 5-600 (15**) сек
Время отключения по верхнему пределу напряжения: не более 0,02 сек
Время отключения по нижнему пределу напряжения: не более 1 (120-170В) 0,02 (<120В) сек
Асимметрия фаз: 20-99/OFF (50**) В
Время отключения при асимметрии фаз: 10 сек
Контроль порядка чередования фаз: вкл/откл (откл**)
Предел отключения по току: от 1 до I ном (шаг 1А) А
Количество отключений по току: 1-10, ∞
Время отключений: при Iуст ≤ I ˂ I+25% – 600 сек; Iуст +25% ≤ I ˂ 2 Iуст – 5 сек; I ≥ 2 Iуст — 0,02 сек
Время задержки включения по току: 5-600 (5**) сек
Погрешность вольтметра: не более 1%
Погрешность измерения силы тока: не более 2%
Потребляемая мощность реле: не более 5,0 Вт
Макс. сечение провода: 16 мм2
Момент затяжки винтов клемм: 2,2±0,2 Нм
Рабочая температура: -25…+50°С
Габаритные размеры: 90*105*67 мм
**- Заводские установки
