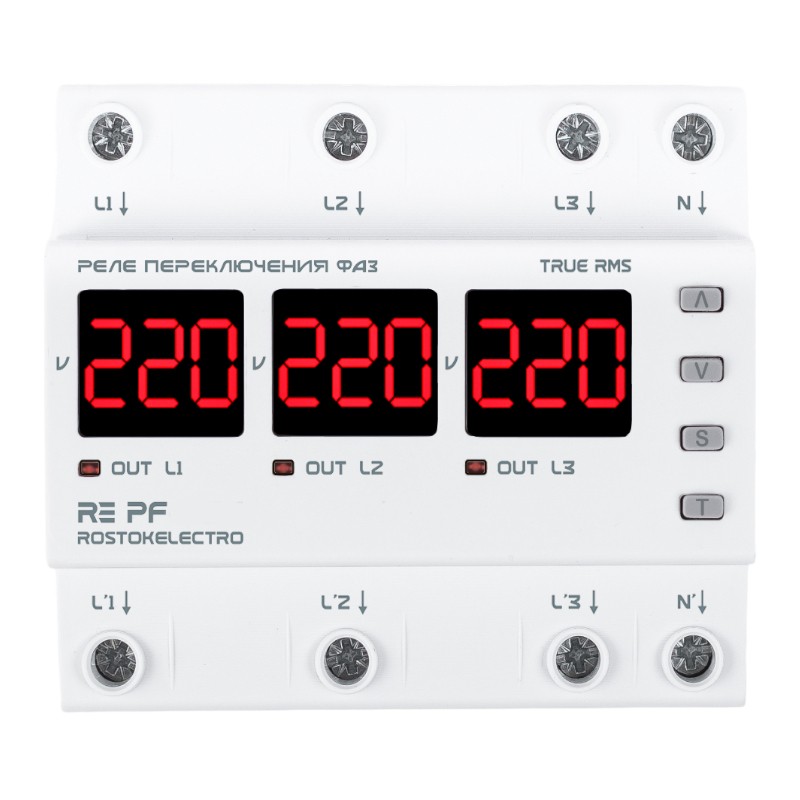

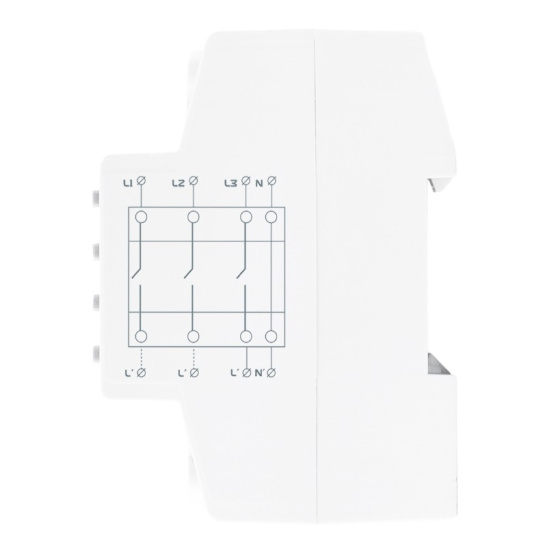

Реле переключения фаз PF-40A RE

   Реле переключения фаз нового поколения RE серии PF предназначено для подключения промышленных и бытовых потребителей от одной из фаз трехфазной сети, с целью обеспечения питания особо ответственного однофазного оборудования от наиболее качественной фазы и защиты его от повышенного и пониженного напряжения.

Технические характеристики
Рабочее напряжение на каждой фазе: 50-400 В
Номинальный ток на контактах реле (при активной нагрузке): 40 А
Верхний предел отключения по напряжению (задается): 210-270 (250**) В
Нижний предел отключения по напряжению (задается): 120-200 (170**) В
Гистерезис по верхнему пределу: 1-10 (3**)
Гистерезис по нижнему пределу: 1-14 (5**)
Время отключения по верхнему пределу: 0,02 сек
Время отключения по нижнему пределу, сек (U < 120 В): 0,02 сек
Время задержки первого включения нагрузки: 0-600(15**) сек
Время задержки возврата на приоритетную фазу: 5-120 (15**) сек
Время задержки переключения по нижнему пределу при 120В < U < Uуст: 1-10(1**) сек
Приоритетная фаза: L1, L2, L3, OFF (L1**)
Погрешность вольтметра: не более 1%
Потребляемая мощность реле:  не более 5Вт
Рабочая частота сети: 50 Гц
Макс. сечение провода: 16 мм2
Момент затяжки винтов клемм: 2,2±0,2 Нм
Рабочая температура: -25…+50°С
Степень защиты прибора: IP20
Габаритные размеры: 90*105*67 мм
Контроль выхода от «залипания» контакта: есть
**- Заводские установки

Параметры, устанавливаемые пользователем:
- допустимые пределы переключения/отключения по напряжению;
- гистерезис по верхнему и нижнему пределу напряжения;
- выбор приоритетной фазы;
- время задержки первого включения нагрузки;
- время задержки перед возвратом на приоритетную фазу;
- время задержки переключения фазы по нижнему пределу.

Основные особенности:
- возможность установки приоритетной фазы работы;
- контроль выхода от «залипания» контакта (защита от межфазного замыкания);
- защита оборудования от перепадов напряжения;
- установка гистерезиса по верхнему и нижнему пределу напряжения для исключения многократных переключений/отключений;
- задержка времени переключения по нижнему пределу напряжения для избегания реагирования на кратковременные просадки в сети;
- полноценный транзит нуля;
- сечение входных проводов до 16 кв. мм. по каждой фазе;
- блокировка кнопок от случайного нажатия;

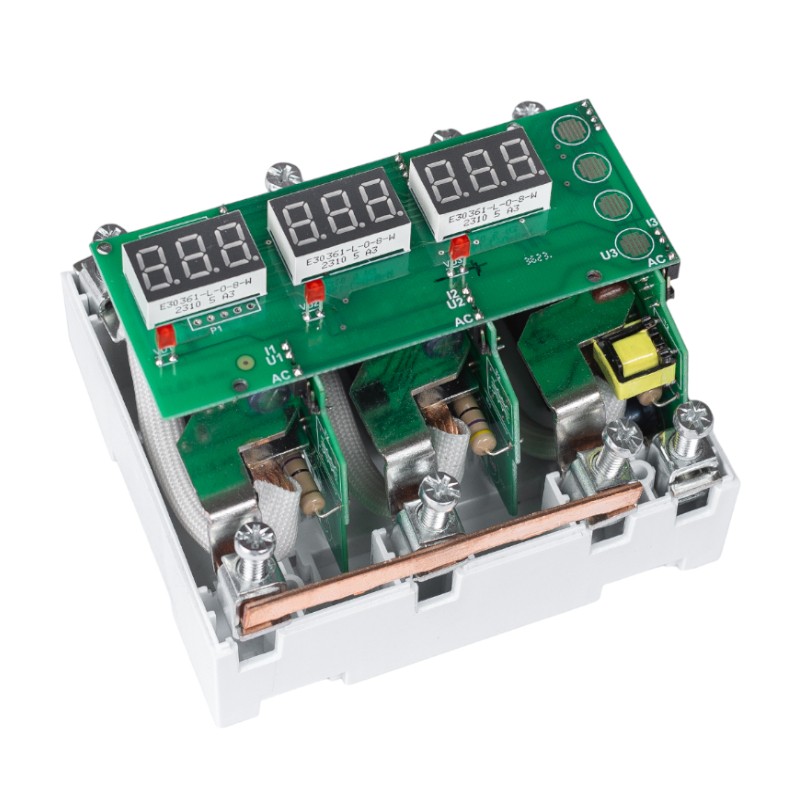

- скорость обработки показаний сети обеспечивает современный микроконтроллер Microchip, работающий на частоте 32 МГц;
- полностью цифровое управление;
- True RMS;
- внутренняя термозащита с возможностью контроля в настройках;
- 9-ступенчатая настройка комфортного значения яркости дисплея;
- размер 6-din.
